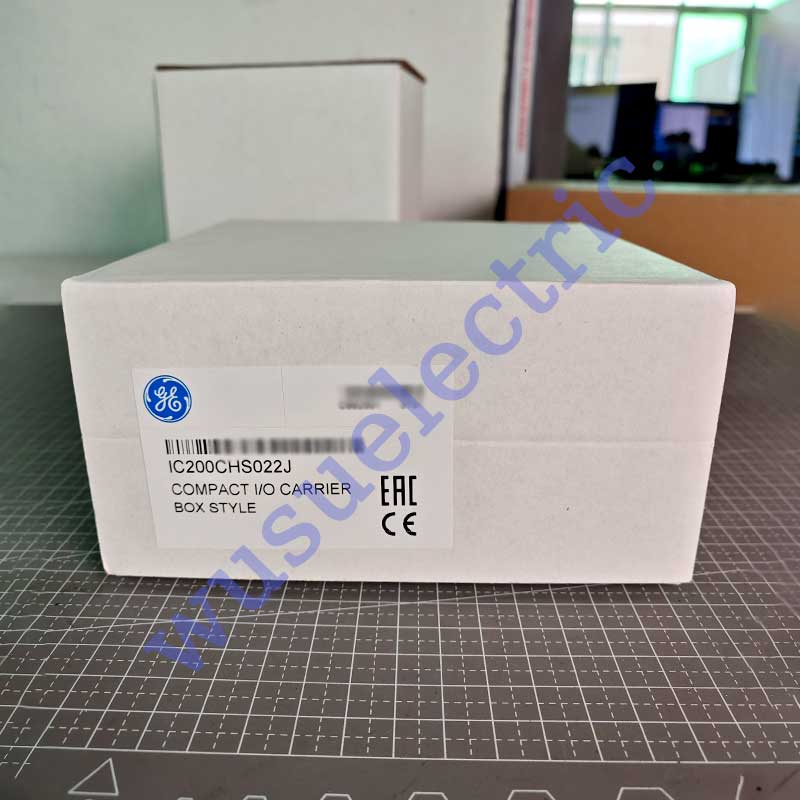

Moduli I/O Compact Box GE IC200CHS022J

L'IC200CHS022 è un modulo portante della famiglia di prodotti VersaMax, prodotto da Emerson Automation. Questo modulo è combinato con i moduli I/O VersaMax, fornendo terminali di cablaggio per la terminazione dei dispositivi di ingresso e uscita, a seconda del tipo di modulo installato. L'IC200CHS022 può anche essere definito base terminale. È dotato di 36 terminali a vite progettati per alloggiare cavi in ​​rame solido o intrecciato da AWG # 14 ad AWG # 22 per il collegamento di un singolo filo e AWG # 18 per il collegamento di due (2) fili in un singolo terminale per implementare la messa in cortocircuito dei terminali. I terminali del portante sono etichettati A1 - A18 e B1-B18 per un corretto raggruppamento. Ogni terminale ha una tensione nominale di 0-264 V CA, 2 Ampere per terminale e 8 Ampere per segmento di terra e di alimentazione. Ogni terminale è inoltre progettato per resistere a tensioni transitorie fino a 300 V CA. L'IC200CHS022 offre flessibilità e modularità, consentendo la sostituzione o la manutenzione dei moduli I/O VersaMax ospitati senza la necessità di rimuovere i collegamenti di cablaggio esistenti ai moduli di supporto. In questo modo, i tempi di risoluzione dei problemi si riducono significativamente, in particolare i tempi di fermo del sistema di controllo o del modulo. Questo modulo di supporto fornisce anche il gruppo di montaggio, come lo slot DIN o le linguette di montaggio a pannello, per fissare il modulo di supporto in posizione lungo il modulo I/O partner. L'IC200CHS022 è dotato di un portaschede che si incerniera verso il basso sopra il cablaggio del terminale. È inoltre dotato di un portaschede che blocca il modulo I/O in posizione. Durante il funzionamento, questo portaschede deve essere in orientamento retratto.

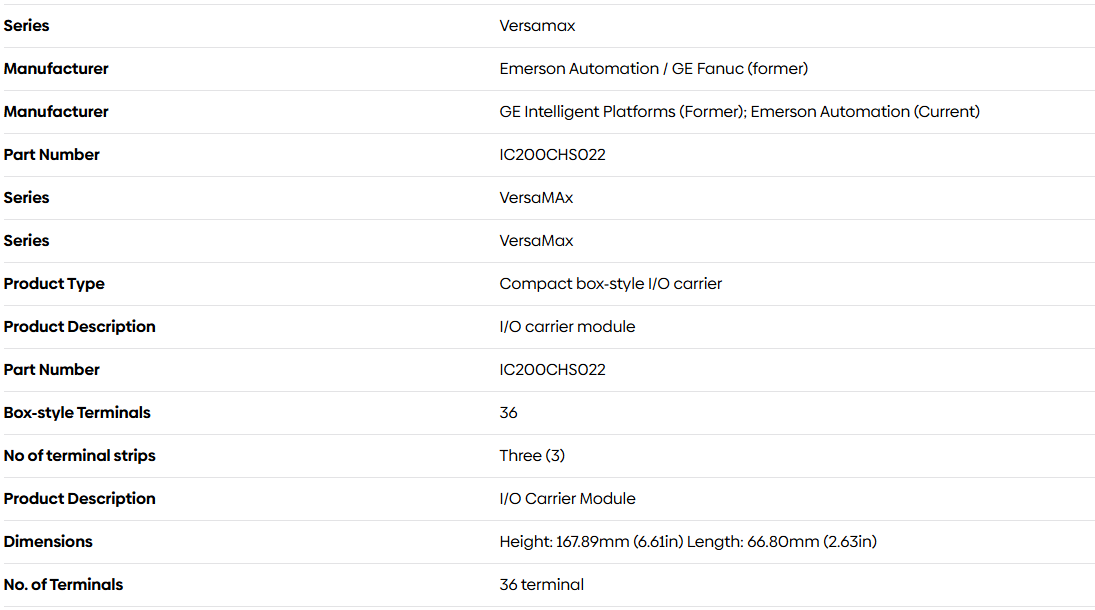

Il supporto GE Fanuc IC200CHS022 è un supporto I/O compatto della serie Versamax, di tipo box. Il supporto IC200CHS022 include 36 terminali IEC di tipo box. Questo modulo fornisce il cablaggio di campo, il montaggio e le comunicazioni backplane per un modulo I/O Versamax, che si monta verticalmente sul supporto IC200CHS022. Le dimensioni del supporto IC200CHS022 sono 66,8 x 70 x 163,5 millimetri. Il supporto IC200CHS022 è dotato di un portaschede integrato che si incerniera verso il basso sopra il cablaggio dei terminali. Una scheda di cablaggio è fornita con il modulo e può essere inserita in questo portaschede. Il portaschede deve essere in posizione retratta durante il funzionamento del sistema. Ogni terminale del supporto IC200CHS022 può ospitare uno o due fili. Per il cablaggio delle terminazioni è possibile utilizzare fili di rame intrecciati o pieni. Un singolo filo di rame utilizzato per la terminazione può avere una sezione trasversale da 0,36 mm² a 2,1 millimetri quadrati. Due fili di rame utilizzati per la terminazione possono avere una sezione trasversale fino a 0,86 millimetri quadrati. Ogni punto sul supporto IC200CHS022 è classificato per una corrente fino a 2 A. Ogni collegamento di alimentazione e di terra sul supporto IC200CHS022 è classificato per una corrente fino a 8 A. I punti e i collegamenti di alimentazione/terra sul supporto IC200CHS022 sono classificati per una corrente fino a 264 V CA e possono sostenere transitori di tensione fino a 300 V CA. Il supporto IC200CHS022 è progettato per il montaggio su una guida DIN di 7,5 x 35 millimetri. È necessario prevedere una spaziatura orizzontale di 2,5 cm e una spaziatura verticale di 5 cm attorno al modulo montato. Per prestazioni ottimali, la temperatura ambiente attorno al supporto IC200CHS022 deve essere compresa tra 0 e 60 gradi Celsius.
