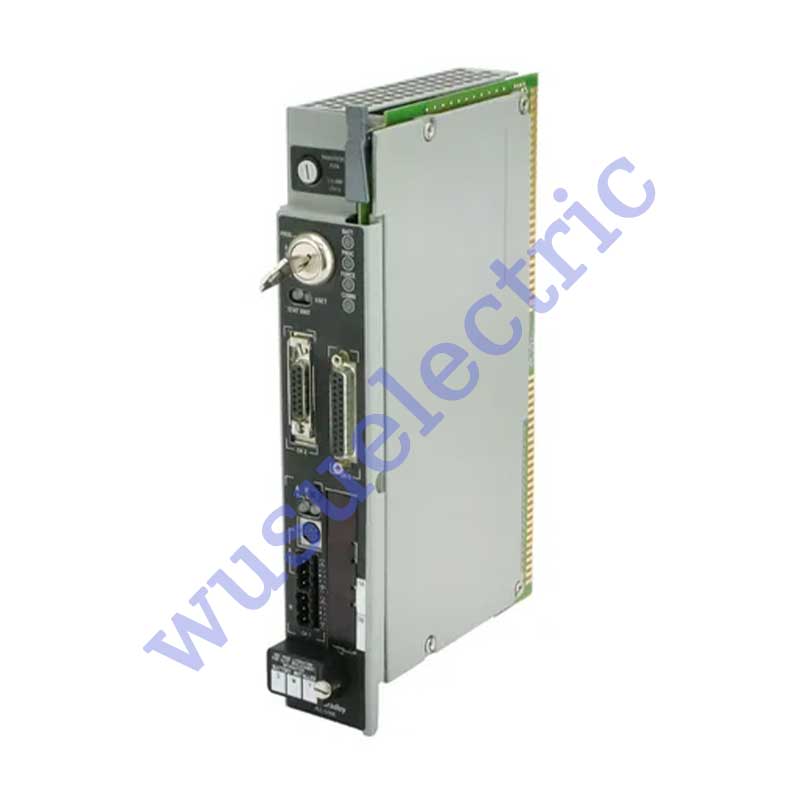

Controllore logico programmabile Allen Bradley 1785-L80E

• Famiglia di prodotti: PLC5
• Tipo di prodotto: Controllore logico programmabile
• Alimentazione elettrica: 1771-P4S, -P6S, -P4S1, -P6S1
• Dissipazione di potenza: 17,3 W
• Carico di corrente del backplane: 3.3A
• Interfacce di comunicazione integrate: 4 DH+/I/O remoto (adattatore o scanner) 1 porta seriale, configurabile per gli standard RS-232 e 423 e RS-422A
• Memoria: 100 parole chiave
• Batteria: 1770-XYC
• Numero massimo di rack I/O: 93
• Numero massimo di I/O per collegamento: 32

L'Allen-Bradley 1785-L80E è un controllore logico programmabile (PLC) di Allen-Bradley. Questo PLC è ideale per applicazioni di grandi dimensioni con requisiti di controllo complessi. È in grado di implementare il controllo discreto e analogico sia in modalità manuale che automatica, di gestire il movimento, il calcolo, il conteggio e di implementare algoritmi di controllo avanzati come il controllo Proporzionale + Integrale + Derivativo (PID).

Questo controller dispone di una memoria utente non espandibile pari a 100 kbyte, utilizzata per memorizzare programmi utente e configurazioni. Il contenuto della memoria utente è mantenuto da una batteria al litio con numero di catalogo 1785-XYC. È possibile installare sul controller dispositivi di backup di memoria non volatile per integrare la memoria utente interna. I dispositivi di memoria compatibili con questo controller sono 1785-ME16 per 16.000 parole, 1785-ME32 per 32.000 parole, 1785-ME64 per 64.000 parole e 1785-ME100 per 100.000 parole.

Il 1785-L80E è dotato di porte di comunicazione integrate che consentono al controller di comunicare con diversi dispositivi industriali e di implementare applicazioni di I/O distribuite. Queste porte di comunicazione includono una porta di comunicazione RS232 a 25 pin utilizzata per la comunicazione punto-punto. Supporta i protocolli DF1 Full e Half duplex. Dispone inoltre di un terminale di programmazione mini-DIN a 8 pin e di porte combo per i canali 1A e 1B, configurabili per Data Highway Plus (DH+) e adattatore o scanner per I/O remoto (RIO). Dispone inoltre di una porta di comunicazione Ethernet che supporta 10/100 Mbps con funzionalità di auto-negoziazione. Queste interfacce di comunicazione funzionano in modo indipendente e possono funzionare simultaneamente.

Questo controller supporta l'installazione di un totale di 93 chassis I/O con un massimo di 32 chassis I/O remoti per collegamento, in grado di controllare fino a 3072 I/O in qualsiasi combinazione o 3072 in + 3072 out (complemento).

Il controller 1785-L80E è installato nello slot più a sinistra dello chassis I/O 1771 e assorbe una corrente di backplane di 3,6 A a 5 V CC, dissipando 65 BTU/ora di calore durante il funzionamento. Il controller utilizza il modulo batteria 1770-XYC per il mantenimento della memoria utente volatile e la batteria al litio dei moduli di memoria 1785-ME16, 1785-ME64, 1785-ME32 o 1785-M100 come backup della memoria.

Il processore 1785-L80E supporta i moduli I/O intelligenti a 8, 16, 32 punti e 1771, con un tempo di scansione I/O massimo di 0,5 millisecondi per l'adattatore I/O locale esteso, 10 ms per il rack I/O remoto a 57,6 kbps e 3 ms per il rack I/O remoto a 230,4 kbps. Il processore ha una memoria utente massima di 100.000 parole SRAM e supporta un massimo di 24 rack I/O e un massimo di 65 chassis link I/O. Il processore indirizza l'hardware I/O in 3 diverse modalità: la modalità a 2 slot che indirizza qualsiasi combinazione di moduli a 8 punti e una coppia di moduli a 16 punti, la modalità a 1 slot che indirizza qualsiasi combinazione di moduli a 8 e 16 punti e una coppia di moduli I/O a 32 punti, e la modalità a mezzo slot che supporta qualsiasi combinazione di moduli a 8, 16 e 32 punti. Il 1785-L80E dispone di 1 porta di comunicazione Ethernet a 15 pin dedicata, 2 porte Data Highway Plus (DH+)/I/O remoto (adattatore o scansione) per la connessione alla rete DH+ e 1 porta di comunicazione seriale RS-232-C, 422-A e 423. È dotato di un orologio interno con una precisione di +/- 5 minuti al mese e offre un intervallo di temperatura operativa nominale da 0 a 60 gradi Celsius (da 32 a 140 gradi Fahrenheit) con un'umidità relativa non condensante dal 5 al 95% senza derating. Può resistere a urti operativi di 30 G e vibrazioni di 1 G a 10-500 Hertz senza derating ed è certificato CSA, C-TICK, CE e UL. Il modello 1785-L80E pesa circa 1,38 chilogrammi (3,0 libbre) e viene fornito con un involucro aperto.
